Prendre une idée, même complexe, et la matérialiser dans un métal avec une précision quasi chirurgicale — voilà ce qu'on aime faire chez Aude Construction Métallique. Ce projet en est un bon exemple : un logo miniature, des textes ultra-fins, des motifs serrés, le tout sur une petite plaque métallique. Une demande technique qui mobilise tout notre savoir-faire en découpe laser à Carcassonne et qui s'inscrit pleinement dans notre activité de métallerie à Carcassonne, depuis la conception jusqu'à la pièce finale.
—
Le défi : reproduire un visuel complexe à très petite échelle
Le client souhaitait une pièce très détaillée — instruments, bouclier, motifs fins et le texte « 20 ans » — intégrés dans un espace réduit. Reproduire fidèlement un visuel aussi dense, avec des caractères très fins et des éléments intérieurs minuscules, tout en conservant la solidité des ponts de matière qui maintiennent la pièce pendant et après la découpe… ce n'est pas anodin.
Les contraintes étaient nombreuses. D'abord, l'épaisseur du matériau (probablement entre 0,75 mm et 1,5 mm), qui laisse très peu de marge à l'erreur. Ensuite, la nécessité d'éviter toute déformation thermique, de maîtriser précisément les dimensions des caractères, et d'extraire proprement les micro-éléments découpés. Il ne s'agissait pas simplement de « couper » : il fallait préserver l'intégrité des éléments les plus fragiles, garantir un chant irréprochable — sans bavures, sans dépôts — et s'assurer que le résultat reste lisible et esthétique. Pour que les lettres tiennent. Pour que les détails ne s'effritent pas.
—
Notre approche : CAO, laser fibre et stratégie de coupe adaptée
Préparation et vectorisation du fichier
Tout commence au bureau d'études, avec la vectorisation précise du motif en CAO (conception assistée par ordinateur). La CAO/FAO permet de simuler les trajectoires de coupe, d'optimiser l'imbrication des pièces sur la tôle, et donc de réduire les temps machine tout en limitant les risques d'erreur. La trajectoire a été adaptée pour suivre fidèlement les contours intérieurs et extérieurs, en évitant les changements de direction brusques qui pourraient nuire à la qualité du chant.
Réglages laser et choix du gaz d'assistance
Nous avons ensuite réglé finement les paramètres de notre table laser fibre 2 kW : puissance, vitesse, fréquence d'impulsion, focalisation du faisceau. La découpe laser fibre délivre un faisceau très concentré et stable, ce qui permet des découpes traversantes ultra-fines même sur de faibles épaisseurs — idéal pour ce type de commande. Pour l'inox, l'azote comme gaz d'assistance limite l'oxydation et donne un bord très propre ; pour les aciers doux fins, d'autres réglages s'appliquent (gaz et pressions sélectionnés selon le matériau).
La stratégie de découpe séquentielle a également joué un rôle : traiter en priorité les zones les plus délicates, répartir les ouvertures pour minimiser les contraintes thermiques… tout cela pour préserver la planéité et la rigidité des ponts de matière.
Support, extraction et contrôle qualité
Côté outillage, nous travaillons avec un lit de support à faible contact — lamelles ou picots — pour soutenir la pièce sans marquer les zones découpées. Un système d'extraction des fumées performant évite tout dépôt parasite sur la surface. Après découpe, un contrôle visuel et dimensionnel vérifie l'absence de bavures, la netteté des angles, et la lisibilité des caractères (les fameux « 20 ans »). La qualité de sortie machine est généralement suffisante ; si besoin, un léger ébavurage ou un nettoyage au brossage vient parfaire l'aspect satiné attendu.
—
Le résultat

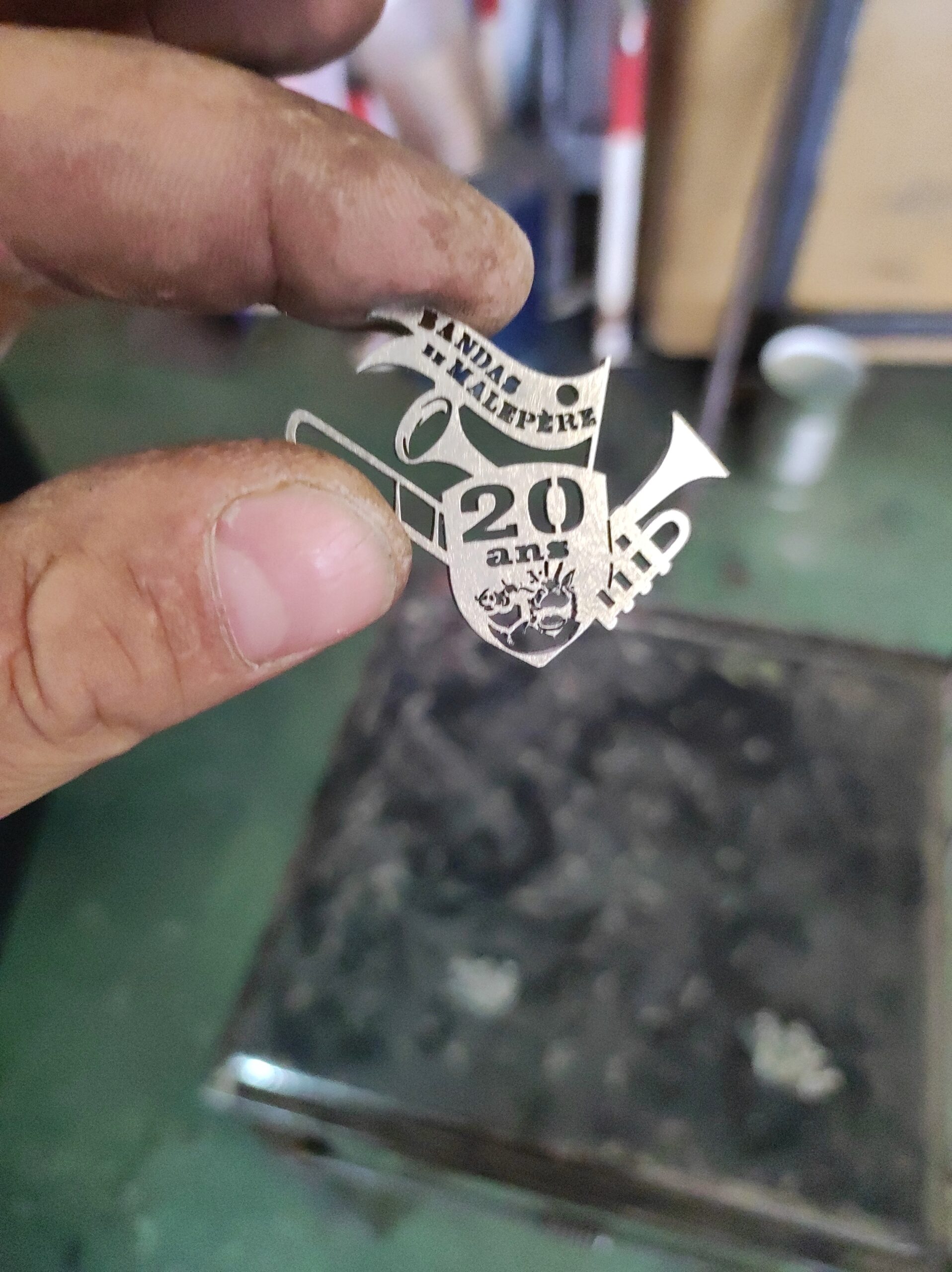

De la conception 3D à la pièce finale, tout a été réalisé en interne dans notre atelier à Montréal (Aude). Les caractères sont nets, les courbes fluides, les chants propres — et le motif du bouclier reste parfaitement lisible malgré la petite échelle. Une réalisation qui reflète bien notre façon de travailler : maîtrise complète de la chaîne (CAO, découpe laser fibre, finition), transparence dans la démarche (devis à partir de photos, plans 3D avant fabrication), et sur-mesure absolu pour des demandes techniques pointues…
Si vous portez un projet similaire — logo, plaque finement ciselée, panneau décoratif ou autre pièce à haute précision — dans un rayon de 40 km autour de Carcassonne, nous concevons et fabriquons une solution adaptée. Technique, esthétique et durable. Chaque pièce reçoit la même exigence — et, franchement, le même plaisir à la voir sortir de la machine.
